静電気発生装置(ガン式帯電装置)

HOME製品紹介帯電装置 > コロナ帯電ガン(GC90)

コロナ帯電ガンはガンタイプの帯電装置です



帯電とは、電気が流れずに留まっている状態を言います。

静電気によりある物が帯電し、付着して欲しくない物に付着して困ることがあります。しかし一方では、“意図的に静電気を発生させたい” という用途・要望も多くあります。(強制帯電)

静電気を安定して起こそうとすると意外と難しいものです。

弊社のコロナ帯電ガンは、ガンの引き金をひくだけで簡単に静電気を発生させ、対象物を帯電させる事が出来ます。

※手元操作、コントローラ操作も可能

コロナ帯電ガンセット
グリーンテクノの高電圧電源比較表
◆極性をプラスかマイナスどちらかご指定ください。
◆両極性用コントローラGTC1,マイナスガン,プラスガンのセット
◆使用したい極性のガンに付け替えて使用します。

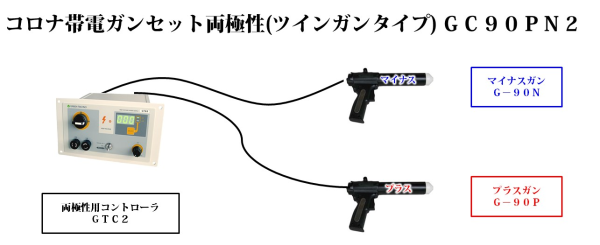

◆両極性用コントローラGTC2,マイナスガン,プラスガンのセット
◆トリガーを引いた方のガンがONします。
◆2出力のため、ガンを付け替える手間がありません。
 (同時にONはできません)
帯電装置の用途例
  • 紙,箔,プラスチックシート等を金属板類に吸着させる
  • 紙,プラスチックシート,繊維等の帯電性能試験
  • 静電気の同極反発を利用して、繊維などを開かせる
  • プラスチック粉体,各種セラミック粉体を吸引・吸着させる
  • 微細粉の帯電塗布(離型及び金属の光沢を消す 等)
  • エレクトレット製造用電源
  • ナノファイバー製造用エレクトロスピニング装置の電源(電界紡糸用)
※ 上記以外にも幅広い用途への応用が出来ます。 グリーンテクノへのお問い合わせ
静電気で紙をアクリル板に吸着させる 静電気で紙と紙を繋げる 静電気で繊維をひらかせる
  ※ 上記写真の様子を動画でご覧頂けます。
用途例を動画でご覧いただけます。ここをクリック!
帯電装置の構成
コロナ帯電ガン ◎下記の内容で 1セット となります。
  • コントローラー(制御部)(GTC)
  • コロナ帯電ガン(G-90)
  • 制御ケーブル(5m)
  • 電源ケーブル(3m)
  • アース線(3m)
GC90(両極性タイプ) ※ 極性(マイナス・プラス)をご指定下さい。
※左のボタンよりコロナ帯電ガンの資料(PDF)をダウンロード出来ます。
  PDFファイルをご覧いただくには、AdobeR Reader が必要です。
コロナ帯電ガン資料ダウンロード(PDF)
帯電装置の特徴

◆ 小型高電圧電源(GTシリーズ)のコントローラと組み合わせて使用する帯電装置です。

◆ グリップがアースになっており、使用者に帯電する電荷をアースに放電するので安全に使用出来ます。

◆ コントローラーから5m離れた場所でも手元の引き金でON・OFF出来ます。(最大:20mまで延長可)

◆ アクセサリーと併用使用することで、多目的に使用可能です。

帯電装置の原理
ガンの引き金をひくと、ガン先端(コロナ帯電電極の針)からコロナ放電によるイオンが発生し、
絶縁物を帯電させることが出来ます。
コロナ帯電ガンの原理イラスト
@ コロナ帯電ガンを帯電させたい絶縁物(紙,ビニール,シート等)に向けて引き金をひく
A ガン先端からマイナス又はプラスのイオンが発生し、絶縁物が帯電する。
B 帯電した絶縁物が対象物(金属,導電物 等)に付着する。
帯電前 帯電後
@ガンを絶縁物に向ける (帯電前)   Aガンの引き金を引く (帯電後)
付着させた絶縁物は、対象物から簡単に外すことが出来るので、対象物の簡易保護などにも
  利用出来ます。

グリーンテクノへのお問い合わせ

帯電装置の仕様
型   番 GC90 □ N:マイナス
P:プラス
GC90PN1
GC90PN2
入 力 電 圧 AC100V,50/60Hz
最大出力電圧 DC 90kV
連 続 運 転 可  能
出力電圧可変機能 有  り
最大出力電流 80μA
消 費 電 力 50VA
外 部 制 御 トランジスタ入力,a接点入力(リモート時)
使用温度範囲 -10℃〜+40℃
保存温度範囲 -20℃〜+70℃
ガンの質量 526g

※ 上記の質量は、ガン単体です。(「コントローラー」 及び 「ケーブル類」 は含みません)

※ 使用用途に合わせ、極性をご指定下さい。

簡易帯電ガン

「手軽に使える帯電装置はないか?」
というお客様のご要望にお応えして、『簡易帯電ガン』を開発致しました。

簡易帯電ガンは “安全”・“手軽”・“安価” を目的として開発したコンパクトな帯電装置です。
静電気を気軽に使える様に小さなエネルギーになっており、連続的または間欠的に静電気を発生
させる事ができ、学校の教材や現場での簡単な帯電試験に適しています。

簡易帯電ガン
  • 入力電圧:AC100V , 50/60Hz
  • 出力電圧:DC50kV(固定)
  • 最大出力電流:20μA
  • 消費電力:10VA
  • 出力電圧可変機能:無し
  • 連続運転:可能
簡易帯電ガン詳細
