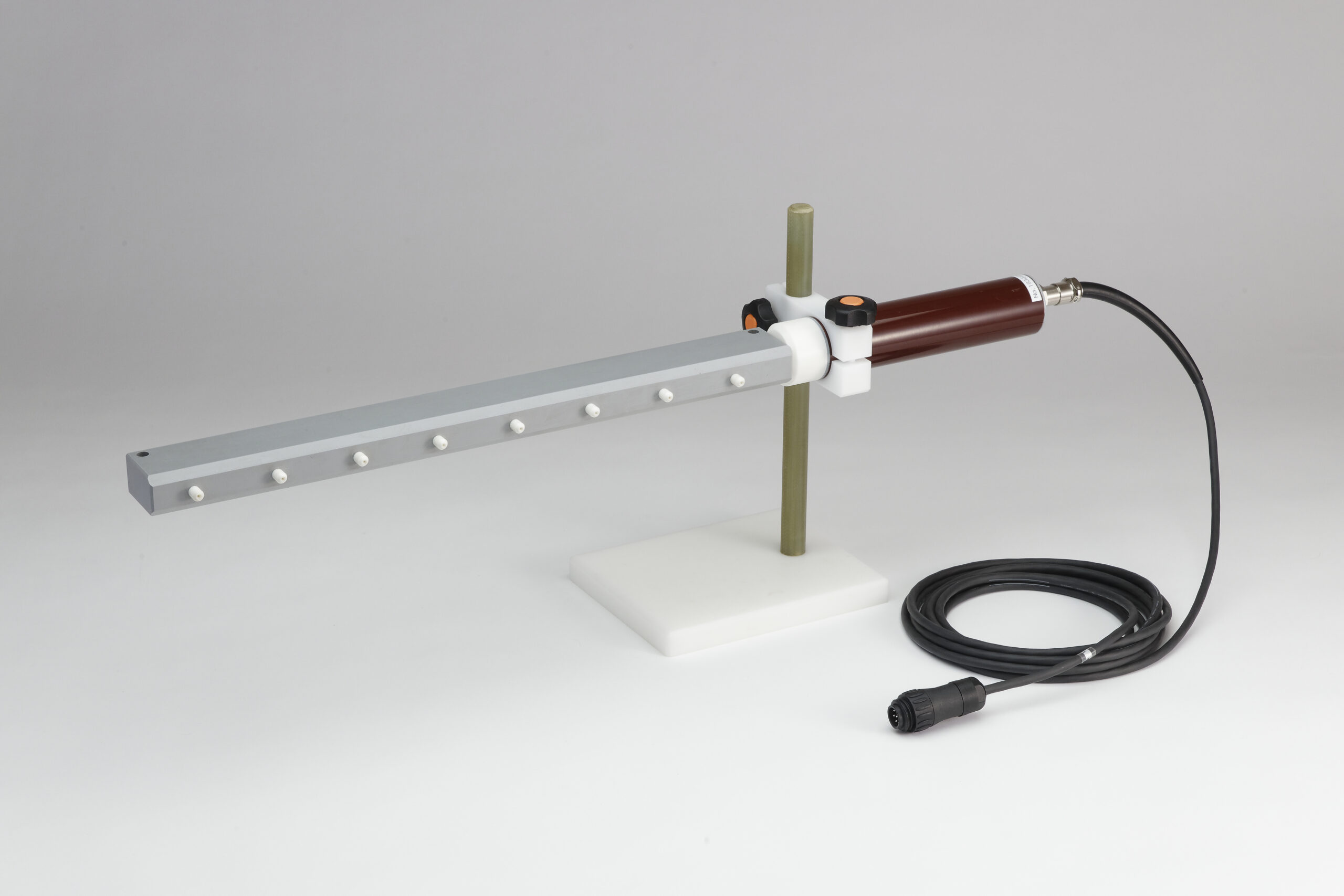

コロナ帯電バー（B-500）は、プラスチック・フィルム・不織布・エレクトレットフィルターなどを、コロナ放電により効率的に帯電させるバータイプの帯電装置です。
対象物が10～200mm離れていても安定した帯電が可能で、小型高電圧電源（GT80／GT100）との組み合わせにより、省スペースかつ高効率な帯電環境を構築できます。
昇圧部（カートリッジ）を直接バーに組み込んだ構造で、高信頼性と安全性を両立。保護フィルムの貼り合わせ、仮固定、位置保持など幅広い産業用途で活用されています。
コロナ帯電バーは、プラスチックフィルムやシート材の帯電処理に最適な装置です。 製造ラインでのワーク仮固定や保護フィルム貼り、エレクトレット化などに活用でき、生産性向上に貢献します。
下記の内容で 1セット となります。
・帯電バー本体（B-500）

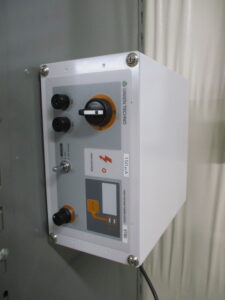

・小型高電圧電源（GT80またはGT100）
・制御ケーブル
・電源ケーブル
・アース線
※取り付けホルダーは別売りで販売しております。
※ バーの長さをご指定ください（標準：500mm）
※ 極性（マイナス・プラス）をご指定ください
※ 最大1mまで制作可能
| 型番 | B-500（バーの長さ：500mmの場合） |
|---|---|
| 帯電方式 | コロナ放電方式 |
| 有効距離 | 10～200mm |
| 寸法（長さ） | 500mm（標準） |
| 寸法（幅） | 30mm |
| 寸法（高さ） | 50mm |
| 電極間隔 | 60mm（電極数：8ヶ） |
| 質量 | 1050g |
| 組み合わせ電源 | 小型高電圧電源（GT80またはGT100） |
※ ※ 上記は標準仕様（B-500）の場合です。 ※ バーの長さは用途に応じてカスタマイズ可能です。 ※ 使用環境に応じて適切な電源（GT80またはGT100）をお選びください。
コロナ帯電バーは、昇圧部（カートリッジ）を直接バーに取り付ける構造のため、高電圧ケーブルが不要となり、設置が容易で省スペース化にも貢献します。
標準の取り付けホルダーを使用することで、対象物との距離を常に10～200mmの範囲に保ち、安定した帯電処理が可能です。
効率的な帯電効果を得るためには、この距離範囲内での設置が推奨されます。
※掲載写真の取り付けホルダーは別売りとなります。
電極は60mm間隔で配置されており、均一な電流分布によって安定した帯電性能を実現します。（例：500mmバーの場合は8個の電極を搭載）
真空注形（モールド）で成形されているため高い信頼性と長寿命を確保。さらに各電極には保護抵抗を内蔵しており、異常時でも安全性が保たれます。
また、周辺機器へのノイズ影響を最小限に抑えた設計のため、生産ラインに組み込んでも他装置へ悪影響を与えません。
研究開発用途から製造工程まで、幅広い現場で安心してご利用いただけます。
※可燃ガス雰囲気では使用しないでください。
