フィルムやシートの巻き取り工程において、「巻き芯付近にシワ（巻シワ）が入る」「エッジが揃わず蛇行（巻きズレ）してしまう」「静電気の反発でキレイに巻けない」といった品質不良にお困りではありませんか？本ページでは、当社の高圧電源と帯電バーを用いてフィルムを一時的に吸着させ、空気を押し出しながら均一に巻き取る静電技術と、実際のライン改善事例をご紹介します。
フィルムやシートの巻き取り工程において、シワやたるみ（波打ち）、巻きズレ（蛇行）が起きる最大の原因は、搬送中に巻き込まれる「空気の層」や、フィルム同士の「微小なスリップ」にあります。機械的な張力（テンション）の調整だけでは抑えきれないこれらの現象に対し、帯電バーを用いてフィルム表面に均一な静電気を与えるアプローチが有効です。

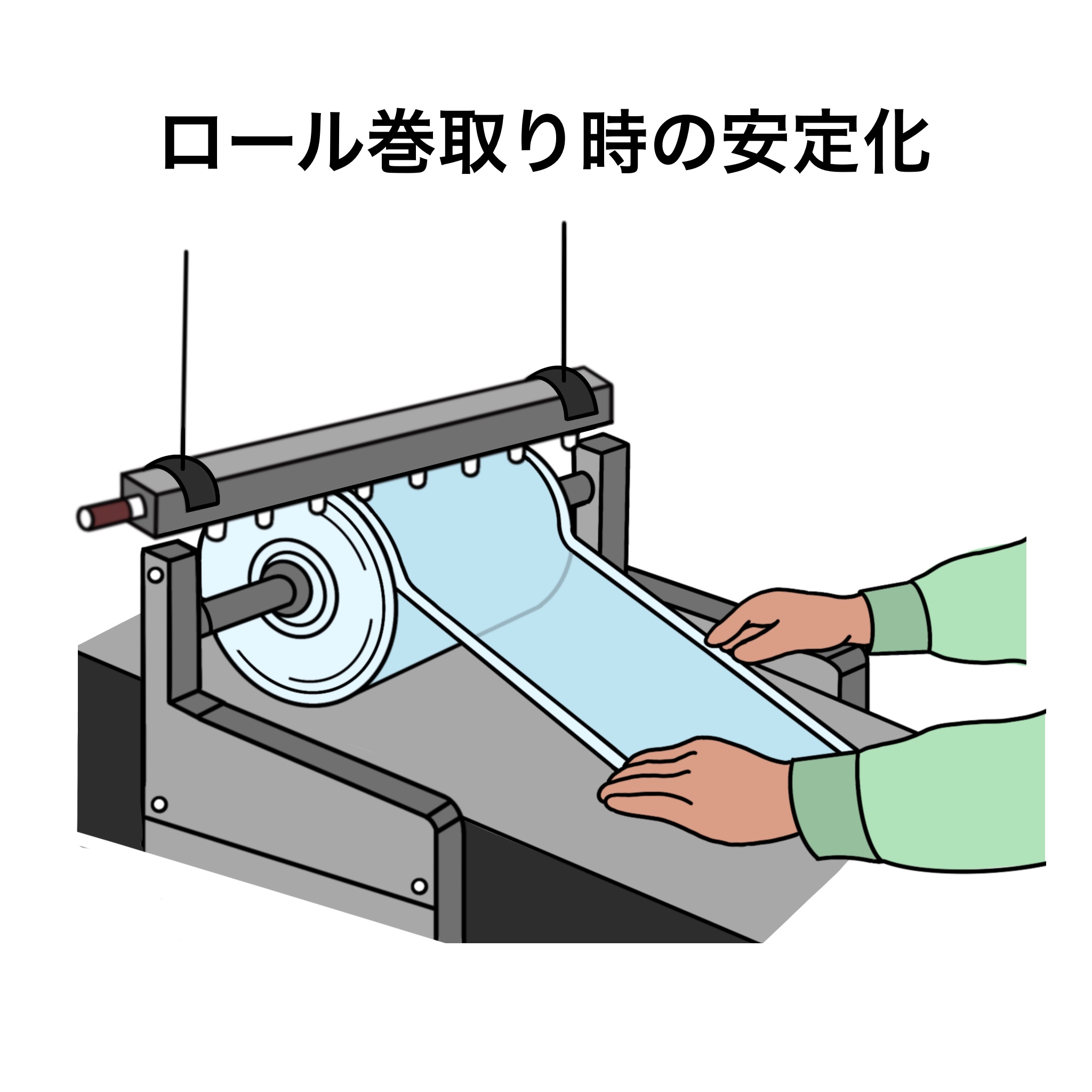

巻き取りの直前でフィルムを下の層へと一時的に「静電吸着（仮固定）」させることで、浮きやたるみを解消し、余分な空気を外側へ押し出しながら隙間なく均一に巻き進めることが可能になります。
当社のコロナ帯電バーは、高電圧を発生させる昇圧部をバー本体に内蔵した一体構造のため、現場で邪魔になりがちな高圧ケーブルの引き回しが一切不要です。既存のタイトな巻き取りラインにも手軽に後付けしやすく、安全かつ省スペースでウェブ搬送の品質安定化をサポートします。
フィルムやシートの巻取り工程では、ローラーとの接触・剥離が高速で繰り返されるため、非常に高い「剥離帯電」が発生します。帯電したフィルム同士が巻き層間で反発、あるいは引き合うことで、微小な空気の巻き込みやスリップが発生し、最終的に「巻シワ」や「巻きズレ」といった外観不良を引き起こす原因となります。
特に薄手の高機能フィルムほど静電気の影響を受けやすく、ライン速度を上げる際の大きなボトルネックとなります。機械的なテンション（張力）コントロールだけでは解決できないこれらの現象に対し、あえて静電気を制御して均一に吸着固定させるアプローチが有効です。
巻取り直前の区間で帯電バーを用い、フィルムを均一に仮止めすることで、巻取り面での浮き・たわみを抑えます。 結果として、ロール外観（シワ・端部乱れ）の安定、巻取り条件の調整回数低減、不良率低下が期待できます。
巻取り用途では、「必要な吸着力（保持）」と「ライン条件（幅・速度・張力）」に合わせて、電源と帯電バーを組み合わせて検討します。 まずは現象が出る位置（巻取り直前／ガイド部／ローラー部）を特定し、設置位置と条件を詰めるのが近道です。
巻取り用途は、材料・環境・ライン条件で結果が変わります。 お問い合わせ時に、分かる範囲で次の情報があると検討がスムーズです。
本用途は高電圧機器を使用します。安全のため、確実なアース（接地）を行い、 作業者が触れる可能性のある箇所は接触防止（保護カバー／柵）、 表示、立入管理など、現場の安全ルールに沿って運用してください。 運用時は手順化（電源OFF確認、残留電荷への配慮）を徹底してください。
また、材質（表面処理・添加剤の有無等）や環境条件（特に湿度）、 距離・速度・設置位置などにより効果や現象は変動します。 比較・評価を行う場合は、条件を揃えた上でご確認ください。
可燃性ガス・蒸気などの引火性雰囲気では使用できません。 該当する可能性がある場合は、施設の安全基準・監督体制のもとで運用可否を判断してください。
A. 一般には、シワの起点になりやすい巻取り直前の区間、 またはガイド・ローラー周辺など「浮き・たわみが出る場所」が候補です。 現象の出方（端部／中央／周期性）を見ながら、設置位置と条件を詰めます。
A. 表面処理や材料により、帯電のしやすさ・保持が変わります。 効果が出るケースもありますが、条件検討が重要です。 材料情報（処理内容、帯電防止剤の有無）が分かると判断しやすくなります。
A. アースの確実な接続、接触防止（カバー・柵）、 表示、立入管理、手順化（電源OFF確認、残留電荷への配慮）を徹底してください。 可燃性雰囲気では使用できません。現場の安全基準に従い、監督者の管理下で運用してください。
帯電装置 GTシリーズ
コロナ帯電バー
印刷物の積層崩れ防止と効率改善
異素材同士の貼り合わせ
フィルムラミネート時のズレ防止
お問い合わせ
フィルム巻き取り工程やウェブ搬送ラインにおけるシワ、張力ムラ、静電気トラブルなどの課題は、製造マテリアルの材質（PET、PP、PIなど）や、添加剤・帯電防止処理の有無、さらにはライン速度や周囲の環境（湿度）によって最適な解決条件が大きく異なります。
株式会社グリーンテクノでは、お客様の現場環境や設備構成をもとに、高電圧帯電装置（GTシリーズ等）の最適な選定や、効果の出やすい設置位置（巻取り直前・ガイド周辺など）をご提案しています。
「自社の高機能フィルムでも綺麗に密着するか確かめたい」「最適な印加電圧の目安を知りたい」という企業様に向けて、当社ラボでの評価テストや、デモ機の貸出を随時行っています。まずはお気軽にお問い合わせください。
